編碼器電纜布線規范

編碼器信號傳輸?shù)诫娮咏邮掌鲿r(shí)zui常見的問題是信號失真和電子噪聲。每個問題都會造成編碼器計數的獲取或丟失。這些問題時有出現，但其實很多都是可以通過正確布線和規范安裝來避免的。l4M拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

編碼器電纜布線規范：l4M拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

• 1.編碼器通訊電纜必須遠離電機、變壓器、變頻器等嚴重磁場干擾設備;
• 2.編碼器通訊電纜必須與電源電纜、大功率電纜及高噪電纜分開鋪設，zui好使用屏蔽良好的金屬電纜管套;
• 3.電柜內與其他電纜保持zui小間距2cm，電柜外間距50cm;
• 4.編碼器電纜要合理布線，避免預留電纜過長，造成線槽阻塞;
• 5.為避免耦合干擾，應盡量減少信號電纜與功率電纜平行走線的可能;
• 6.編碼器電纜應盡量安排在距離金屬部件近的位置，例如控制柜面板、橫梁和金屬導軌等;
• 7.必須使用金屬電纜支架，并保證支架連接處導通相連接地;
• 8.若空間受限，請使用金屬隔板、金屬套管及金屬線槽，并保持良好接地。

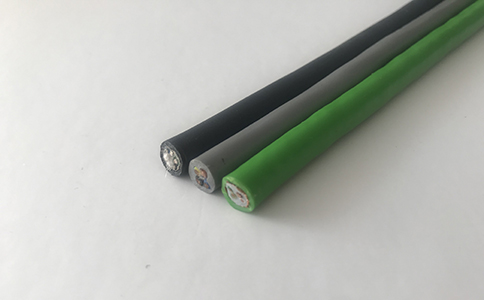

編碼器電纜的布線是否規范，會影響編碼器的正常使用和壽命，實際應用中選擇適合的柔性電纜型號規格也是至關重要的。l4M拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

• 問

  RVV電纜能不能上電纜拖鏈？

  答

  原則上，RVV電纜不能上電纜拖鏈。RVV電纜作為固定安裝用的軟電纜，雖具有一定的靈活度，卻不適于頻繁移動場合，長期使用肯定會斷芯。但是在一些低端設備及對拖鏈電纜彎曲性能要求較低的場合，RVV電纜也可以正常使用。

• 問

  為什么號稱幾百萬次的拖鏈電纜幾天就斷線了？

  答

  拖鏈電纜所謂的幾百萬次的拖鏈彎曲次數，是在特定實驗條件下得出的，并非在所有設備上都會有幾百萬次的拖鏈彎曲次數。當設備環境優于實驗環境時，電纜的拖鏈彎曲次數就高；反之，當設備環境較為惡劣時，可能導致電纜的拖鏈彎曲次數極速下降。
